Магнитные жидкости (МЖ) представляют собой искусственные жидкие среды, обладающие уникальным сочетанием свойств текучести и способности ощутимо взаимодействовать с магнитным полем.

Магнитные жидкости являются устойчивыми коллоидными дисперсиями твердых магнитных частиц в жидком носителе. Носителем может быть практически любая жидкость – вода, углеводороды, минеральные масла, силиконы и др. Дисперсная фаза состоит из частиц ферромагнитных материалов (магнетит, ферриты, железо, никель, кобальт) размером 3-10 нм. Тепловое движение не дает столь мелким частицам оседать под действием силы тяжести. С целью предотвращения слипания частиц между собой в МЖ добавляются поверхностно-активные вещества.

Наиболее широко используемые свойства магнитных жидкостей – способность удерживаться в определенной точке пространства магнитным полем и магнитожидкостная левитация, т.е. выталкивание немагнитных тел из МЖ, находящейся под действием неоднородного магнитного поля.

Первое свойство используется для создания герметизаторов, экономичных узлов трения, муфт, второе – для создания высокоэффективных демпферов, амортизаторов, сепараторов.

Магнитожидкостные герметизаторы

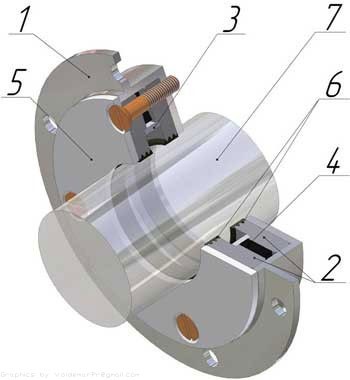

Схема МЖГ
Магнитожидкостный герметизатор.

1 – корпус, 2 – полюсные наконечники, 3 – кольцо,

4 – магниты, 5 – крышка, 6 – МЖ, 7 – вал.

Наибольшая часть проводимых в мире работ с применением МЖ связана с магнитожидкостными уплотнениями или магнитожидкостными герметизаторами (МЖГ).

Это вызвано тем, что большинство традиционных уплотнений, особенно сальниковых и манжетных, имеют такие недостатки, как невысокий ресурс и невозможность создания полной герметичности.

МЖГ имеет ряд существенных преимуществ перед традиционными уплотнениями: практически нулевые утечки герметизируемой среды при заданных условиях работы, минимальный износ вследствие чисто жидкостного трения в зазоре между подвижными и неподвижными элементами, низкие потери мощности.

МЖГ представляет собой кольцеобразную конструкцию, состоящую из постоянных магнитов и прижатых к их полюсам магнитопроводов – полюсных наконечников, охватывающих вал. Магнитное поле замыкается через вал и зазоры между полюсными наконечниками и валом, удерживая в них втягивающуюся туда магнитную жидкость. Этот слой магнитной жидкости, являясь своеобразным жидким сальником, полностью заполняет зазоры, оказывая герметизирующее действие и удерживая перепад давлений по разные стороны МЖГ. Кроме того, магнитная жидкость выталкивает наружу попадающие в зазор немагнитные частицы.

Магнитожидкостные амортизаторы

Принципиальная схема МЖА
1 - корпус; 2 - опорная пластина;
3 - шток; 4 - кольцевой магнит;
5 - мембрана; 6 - магнитная жидкость.


Принцип действия магнитожидкостных амортизаторов (МЖА) основан на явлении устойчивой магнитжидкостной левитации - выталкивании немагнитых тел из МЖ, находящейся под действием магнитного поля.

Магнитная жидкость в МЖА левитирующего типа выполняет роль как упругого, так и демпфирующего элемента.

МЖ не подвержена износу в процессе работы, не меняет своих свойств, предотвращает механический контакт между подвижным элементом и корпусом.

К основным преимуществам МЖА левитирующего типа относятся низкая собственная частота, эффективное гашение низкочастотных колебаний и высокое шумопоглощение.
